Usamos un botón pulsador para encender y apagar el led

Usamos un botón pulsador para encender y apagar el led

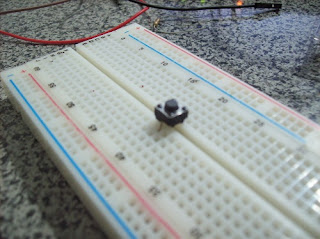

- Conectamos el botón pulsador a la protoboard de manera tal que las patas formen un puente colocando cada una de ellas en las dos secciones de la protoboard.

 Conecto una resistencia de 10k Ohms (marrón - negro - naranja) a una de las patas del botón y a la linea negativa del protoboard.

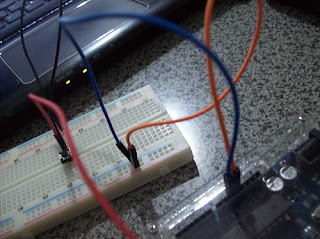

- La señal va a ir en el medio y el otro extremo va a ir conectado al pin 2

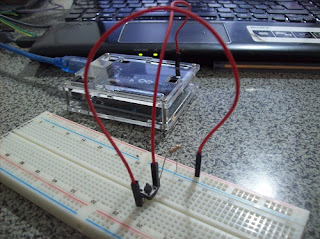

 A continuación alimentaremos a la placa con 5v (5 voltios) conectando el pin correspondiente a la linea roja positiva de la protoboard.

- Conectamos tierra de la placa (GND) al negativo de la protoboard.
 Conectamos la segunda pata del botón al positivo de la protoboard.

Voy a conectar la otra parte de la protoboard, así que voy a unir positivo con positivo y negativo con negativo.

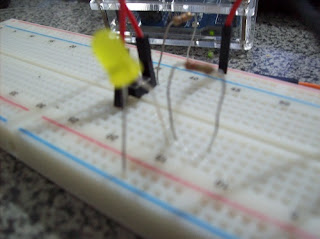

- Conectamos un led aprovechando la pata negativa y la linea negativa de la protoboard
- Conectamos una resistencia para no quemar el led.

Voy a conectar con otro cable la pata libre de la resistencia (esa será la señal) con el pin 3 de la placa.
